Forme obișnuite de suport de montaj fotovoltaic

Suportul fotovoltaic are mai multe tipuri de metode de clasificare, cum ar fi sudarea și asamblarea în funcție de modul de conectare, fix și zilnic în funcție de structura instalației, la sol și la acoperiș în funcție de locația instalației. Indiferent de tipul de sistem fotovoltaic, structura sa de paranteză este practic similară, inclusiv conectori, coloane, chilii, grinzi, accesorii și alte părți.

1.1 suport fotovoltaic fix

Suportul fotovoltaic fix, așa cum îi spune și numele, se referă la sistemul de asistență care menține azimutul și unghiul neschimbate după instalare. Metoda fixă de instalare plasează direct modulele solare fotovoltaice în latitudini mici (la un anumit unghi cu solul) și formează tablouri solare fotovoltaice în serie și paralele, astfel încât să atingă scopul producerii de energie solară fotovoltaică. Există multe metode de fixare, cum ar fi metoda de fundare a pilelor (metoda de înglobare directă), metoda de greutate a blocului de beton, metoda de preînglobare, metoda de ancorare la sol, etc. Metodele de fixare a acoperișului variază în funcție de diferitele materiale ale acoperișului.

Suportul pentru tablele de celule solare este de obicei fixat prin produse din oțel zincat la cald sau cu șuruburi de ancorare din oțel inoxidabil care se extind de pe fundații din beton armat. Când fundația de beton este utilizată pe acoperișul unei clădiri, stratul impermeabil al clădirii este descoperit, iar suprafața de beton este dezbrăcată. Barele de oțel ale bazei de beton utilizate în tablă sunt sudate împreună pe barele de oțel ale terasei. Atunci când barele de oțel nu pot fi sudate, pentru a rezista la presiunea vântului prin aderența și greutatea proprie a betonului, suprafața bazei de beton este neuniformă și aderența este mărită. După aceea, umplutura rezistentă la apă a fost utilizată pentru tratamentul secundar de impermeabilizare.

Dacă metoda de mai sus nu poate fi pusă în aplicare, materialele tampon rezistente la intemperii, precum gelul de silice scump, pot fi așezate pe stratul impermeabil, pe care poate fi instalat un cadru de oțel greu, cu galvanizare la cald, iar apoi suportul de tablă poate fi fixat pe oțel cadru. Scheletul de oțel este conectat prin șuruburi de plastic la peretele strabăturilor din jurul casei. Scopul este ca presiunea vântului să nu determine mișcarea și scheletul de oțel. Are un rol auxiliar și intensificator.

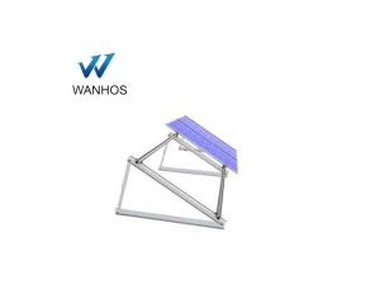

1.1.1 Suport pentru sistem fotovoltaic pentru acoperiș

Mediul de instalare a suportului fotovoltaic pentru acoperiș include acoperișul în pantă și acoperișul plat, care ar trebui să se conformeze mediului acoperișului fără a deteriora structura inerentă și sistemul auto-impermeabil. Materialele de acoperiș includ țiglă vitrată, gresie din oțel color, faianță linoleum, suprafață din beton, etc. Sunt adoptate scheme de sprijin diferite pentru diferite materiale pentru acoperișuri.

Acoperișul poate fi împărțit în pantă și plan în funcție de unghiul înclinat, astfel încât există multe opțiuni pentru unghiul înclinat al sistemului fotovoltaic al acoperișului. Pentru acoperișul înclinat, acoperișul plat este de obicei utilizat pentru a se conforma gradientului acoperișului sau poate fi utilizată o anumită înclinare cu acoperișul, dar această metodă este relativ complexă și există puține cazuri pentru acoperișul plat. Acoperișul are două opțiuni, una se înclină și cealaltă se înclină într-un anumit unghi.

Vor exista diferite sisteme de suport pentru diferite materiale pentru acoperișuri.

1) suport de acoperiș din țiglă vitrată

Tigla de sticlă este un fel de material de construcție din materiale dure și moi, precum solul alcalin și nisipul violet, care sunt extrudate și arse după presarea plasticului. Materialul său este fragil și capacitatea de rulare este slabă. Când instalați suportul, elementul special de susținere proiectat special este de obicei fixat cu acoperișul din țiglă de sticlă pentru a susține fasciculul principal și fasciculul încrucișat al suportului. Elementul de susținere, cum ar fi placa de conectare, este de obicei proiectat ca un tip cu mai multe găuri pentru a regla în mod flexibil și eficient poziția suportului. Îmbinarea de presare din aliaj de aluminiu este utilizată între componentă și grinda transversală.
